        產品描述

        1概述

        FLW34-12/630-20柱上SF6負荷開關是我公司按照國網一二次融合標準而開發的新一代成套柱上開關產品,開關結構緊湊,布局合理,功能齊全,各項指標均符合國網一二次融合技術要求,是配電自動化柱上開關成套的*新產品。負荷開關采用SF6滅弧原理,內置高精度電流互感器、零序電流互感器、零序電壓傳感器.該成套開關可適用與中壓配電網中開斷、關合系統中的負荷電流、過載電流,能夠自動將發生故障的配電線路區段隔離。

        2、產品特點:

        l  本體內部使用絕緣及滅弧性能良好的高純度的(99.9%以上)SF6氣體,具有*短的滅弧時間(1/2周波Cycle)和良好的絕緣恢復特性,絕緣性能**。另外,負荷電流開斷時電弧的滅弧時間很短,開斷部位的觸點消耗量小,因此不須要開斷部位的保修及更換.。

        l  開關箱體采用304不銹鋼制造,達到永久使用的耐腐要求.

        l  采用彈簧儲能操作機構,儲能機械保持,采用手動、電動快合、快分操作,具備小于60ms以內快速分閘、合閘,與后備保護裝置保護配合時兼容性好。

        l  手動閉鎖機構,避免檢修過程中誤動作,提高安全系數。

        l  高氣壓泄壓裝置,即使發生內部故障,也不會因箱體內氣體壓力突然升高而將箱體損壞。

        l  裝設低氣壓閉鎖報警裝置,預防負荷開關在過低的氣壓下開斷短路電流發生故障,提高開關運行可靠性。

        l  可采用先進的進出線瓷質套管工藝,有效地防止開關運行中的電暈放電。還可提供有機絕緣套管,****因外力和雷電造成的瓷瓶破裂和因瓷質因素造成的開裂。

        l  主回路觸頭采用銅鎢合金梅花瓣型觸指,開斷能力強,耐受電流大,可靠性高,分閘時觸頭開距大,斷口間無泄漏電流。

          配置CT/RVT保護裝置: 為了防止電流測量裝置的過電流和CT開路,電壓測量裝置的過電壓產品配置了CT/RVT保護模塊

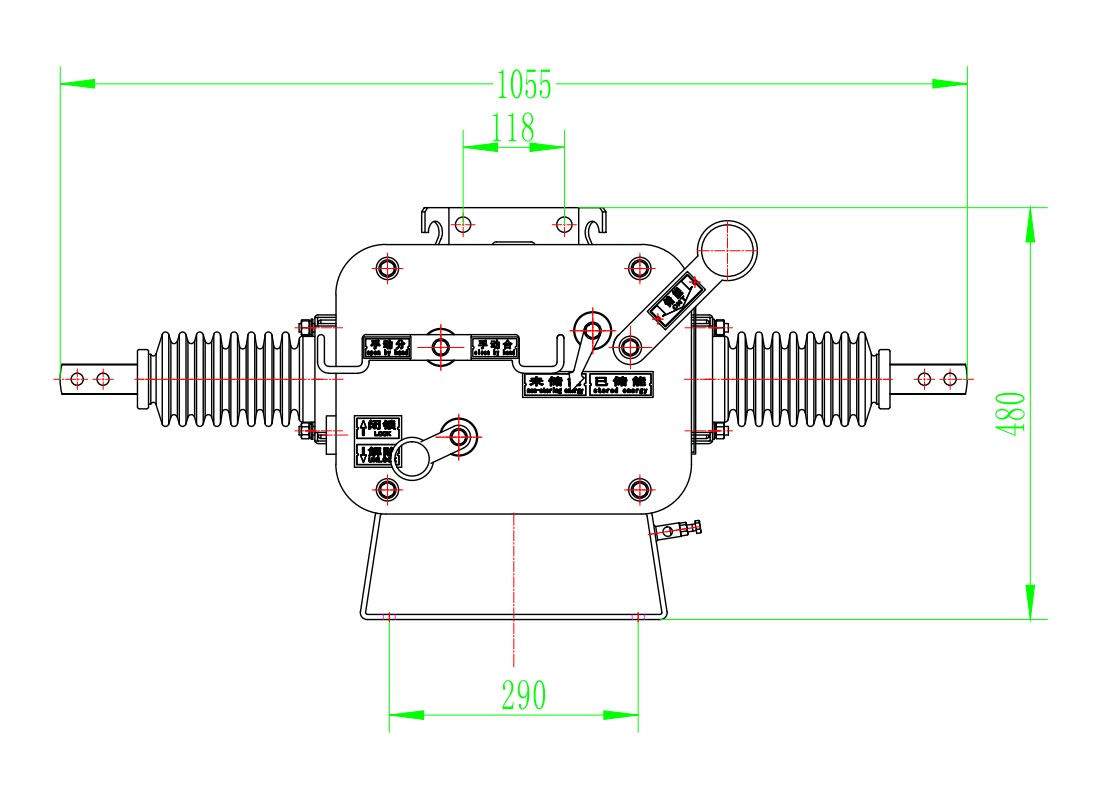

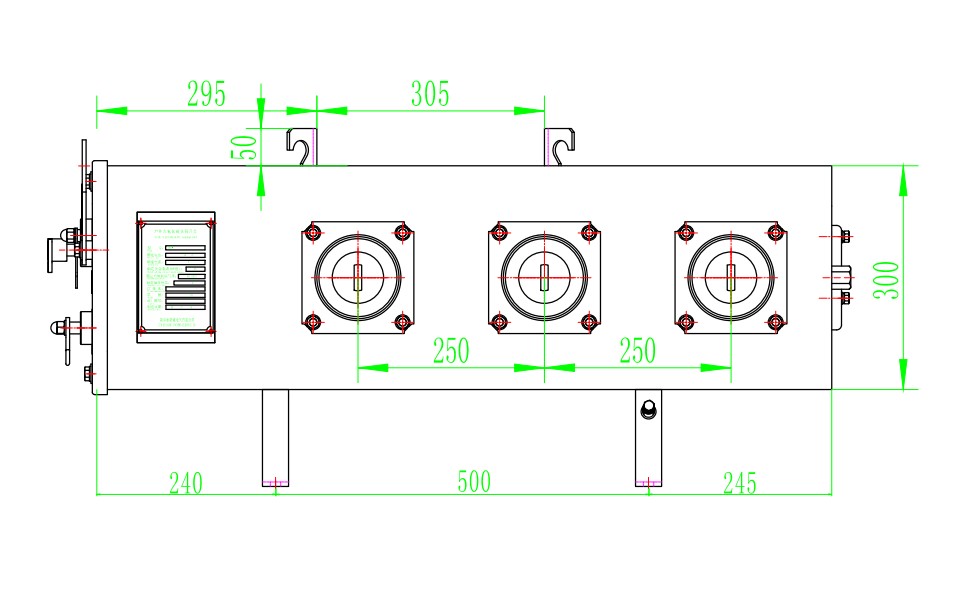

        3、外形尺寸

           1

        2

        4、主要技術參數

        1

        結構形式

        共箱式

        2

        滅弧方式/絕緣介質

        SF6滅弧/ SF6

        3

        額定電壓     (kV)

        12

        4

        額定電流      A

        630

        5

        額定電纜充電開斷電流  (A

        25

        6

        額定短路開斷電流

        20

        7

        溫升試驗電流

        1.1Ir

        8

        額定工頻1min耐受電壓(kV)

        相對地/相間

        42

        斷口間

        48

        9

        額定雷電沖擊耐受電壓

        (1.2∕50ms)峰值(kV)

        相對地/相間

        75

        斷口間

        85

        10

        額定短時耐受電流及持續時間(kA/s)

        20/4

        11

        主回路電阻   (μΩ)

        130

        12

        機械穩定性()

        10000

        13

        外絕緣*小爬電距離(mm)

        372

        14

        相間距(mm)

        250±2mm

        15

        操作方式

        電動,并具備手動操作功能

        16

        操作電壓(V)

        DC24

        17

        分、合閘不同期(ms)

        2

        18

        合閘速度m/s

        1.8±0.4(m/s)

        19

        分閘速度m/s

        1.6±0.4(m/s)

        20

        分合閘時間(ms)

        35-70

        21

        斷口開距(mm)

        35

        22

        SF6氣體年漏氣率

        0.1%

        23

        開關外殼防護等級

        不低于IP67

        24

        開關使用壽命

        不小于20

        25

        控制連接方式

        開關本體配置26芯航空接座

        26

        運輸重量(kg)

        145

         電流傳感器



        額定電流比

        相電流: 600A/1V零序電流:20A/0.2V(變比可調)

        準確級

        相電流:保護5P10級、測量0.5級

        零序電流:5P10級,(1%-120% )In<1%

        容量

        相CT:≥1VA;零序CT0.5VA

        電壓傳感器

        變比

        相電壓:(10kV/3)/(3.25V/3)

        零序電壓:(10kV/3)/(6.5V/3)

        準確級

        相電壓0.5級;零序電壓:1級
